インタープラン 315MHz帯独自規格 IM315シリーズ

製品概要

IM315シリーズは315MHzの特定小電力無線を利用した無線モジュールです。少量のデータ通信など簡易的な用途での近距離通信に向いています。
IM315シリーズのいずれの製品もアンテナ付属です。さらに、技適取得済みで申請手続きなどは不要です。
評価ボードも充実しており、様々なデバイスですぐにご利用いただけます。

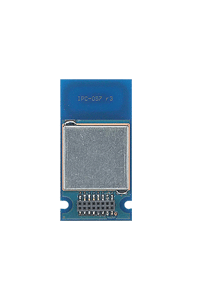

IM315TX
(プリントアンテナ)

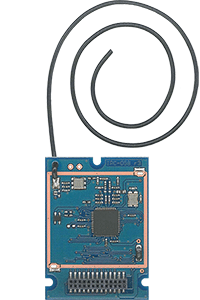

IM315RX
(ワイヤーアンテナ)

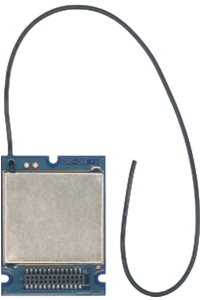

IM315TRX
(ワイヤーアンテナ)

特徴

送信モジュールは1.5mAの低消費電流を実現
少量のデータ通信、接点情報の通信に最適
1：1、1：N、送信機64台までのM：N通信に対応
電波法（工事設計認証）取得済、ARIB STD-T93準拠
様々な仕様にあわせてカスタマイズ可能

スペック

メーカー	インタープラン
シリーズ名	IM920s
型式	[1]送信モジュール　IM315TX [2]受信モジュール　IM315RX [3]送受信モジュール　IM315TRX
接続方法	１：１Ｎ：１Ｍ：Ｎ
通信速度	変調速度：5kbps
キャリアセンス	不要
通信時間制限	あり <手動操作の場合> ・5秒以内の送信で90秒の休止期間 <自動送信の場合> ・１秒以内の送信で30秒の休止期間・0.33秒以内の送信で10秒の休止期間
通信距離 (目安)	約50m
アンテナ	[1] プリントアンテナ [2] ワイヤーアンテナ実装済み (外部アンテナ可) [3] ワイヤーアンテナ実装済み
電源電圧	[1] 1.9～3.6V パラメータ書き込み時は2.2～3.6V [2][3] 2.0～3.6V
消費電流	[1] 　電源電圧2.0Vにて　動作時：1.5mA(TYP.) 　スリープ時：1uA以下 [2] 　動作時：18.5mA(TYP.) [3] 　受信時：18.5mA(TYP.) 　送信時：15mA(TYP.)
寸法	[1] 20×40×3.5mm (アンテナ含む。コネクタ含まず) [2] 30×40×3.5mm (コネクタ含まず) [3] 30×40×5mm (コネクタ含まず)
周波数	313.075～314.975MHz 100kHzステップ 20ch
