インタープラン 920MHz帯独自規格 IM920シリーズ

製品概要

IM920シリーズはサブギガ帯を使用した、特定小電力（LPWA）920MHz無線モジュールです。
IM920シリーズのいずれの製品もアンテナ付属で、アンテナにはコンパクトタイプや防水タイプなどがあります。さらに技適取得済みで申請手続きなどは不要です。
また、低消費電流を実現し、スリープ時消費電流は5μAとなります。
評価ボードも充実しており、様々なデバイスですぐにご利用いただけます。

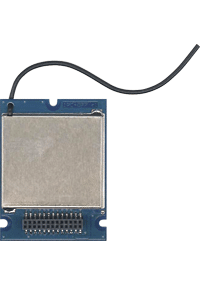

IM920 表面
(内蔵アンテナタイプ)

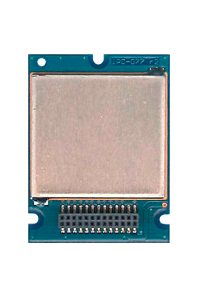

IM920s表面
(外部アンテナタイプ)

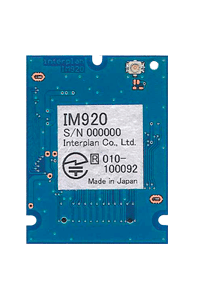

IM920 裏面
(外部アンテナタイプ)

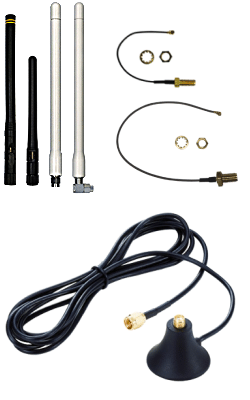

IM920-XT
付属アンテナ

IM920-XS
付属アンテナ

IM920-XW
付属アンテナ

IM920-XL
付属アンテナ

特徴

IM920とIM920c（コンパクトタイプ）の２種類あり
IM920には内蔵アンテナタイプと外部アンテナタイプ、IM920cには内蔵アンテナタイプのみがラインナップ
50kbpsの高速モードとスペクトラム拡散技術を使用した長距離モード（見通し7キロ）がコマンドで切換え可能
IM920には接点モード（入力・出力）、ADモードを搭載
1:1、1:N、送信機64台までのM:N通信に対応（64台以上の大規模運用はご相談ください）
IM920シリーズ間で共存・混在して使用可能
電波法（工事設計認証）取得済、ARIB STD-T108準拠で免許・申請不要

スペック

メーカー	インタープラン
シリーズ名	IM920
型式	[1] IM920内蔵アンテナタイプ　IM920 [2] IM920外部アンテナタイプ　IM920-XT、IM920-XS、　IM920-XW、IM920-XL [3] IM920c内蔵アンテナタイプ　IM920c
接続方法	１：１Ｎ：１Ｍ：Ｎ
通信速度	変調速度・高速：50kbps ・長距離：1.25kbps
キャリアセンス	必要
通信時間制限	あり ”最初のデータ送信から3.8秒以内は、キャリアセンス動作のみ行い送信時間制限なしで送信” ”最初の送信から3.8秒を超えている場合は52ms送信休止した後、キャリアセンスを行い、空いていれば送信”
通信距離 (目安)	10mW時 [1][3] 長距離：7km 高速：400m [2] 長距離：7km 高速：400m(XTアンテナ装着時)
アンテナ	[1][3] ワイヤーアンテナ実装済み [2] 外部アンテナ(U.FLコネクタ)
電源電圧	2.0～3.6V
消費電流	電源電圧3.3Vにて <送信時> ・40mA(TYP.)(10mW) ・30mA(TYP.)(1mW) ・26mA(TYP.)(0.1mW) <受信時> ・27mA(TYP.) スリープ時・5uA(TYP.)
寸法	[1][2] 30×40×5mm (コネクタ含まず) [3] 20×29.5×4mm (コネクタ含まず)
周波数	920.6～923.4MHz 200kHzステップ 15ch
