製品概要

IM920sシリーズは動的に経路を構成するアドホック・マルチポップネットワーク機能内蔵のサブギガ帯(920MHz帯)無線モジュールです。
IM920sシリーズのいずれの製品もアンテナ付属で、アンテナにはコンパクトタイプや防水タイプなどがあります。さらに技適取得済みで申請手続きなどは不要です。
また、低消費電流を実現し、スリープ時消費電流は2μAとなります。
評価ボードも充実しており、様々なデバイスですぐにご利用いただけます。

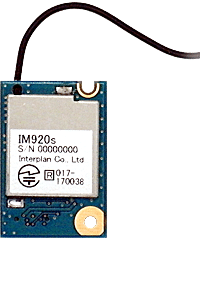

IM920s 表面
(内蔵アンテナタイプ)

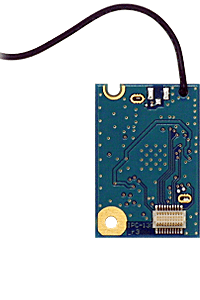

IM920s 裏面
(内蔵アンテナタイプ)

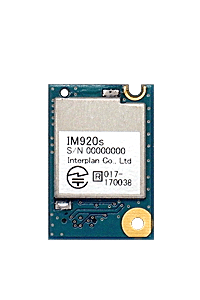

IM920s 表面
(外部アンテナタイプ)

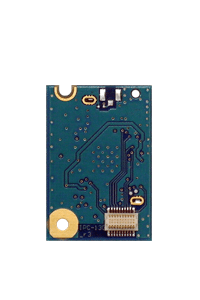

IM920s 裏面
(外部アンテナタイプ)

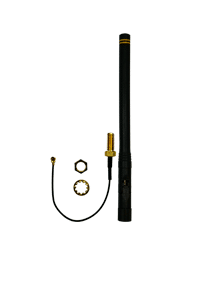

IM920s-XT
付属アンテナ

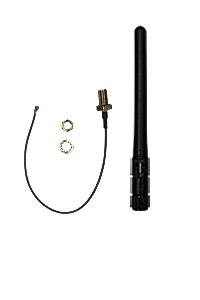

IM920s-XS
付属アンテナ

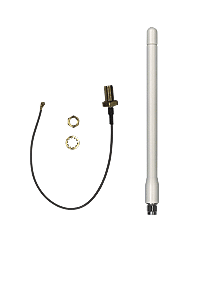

IM920s-XW
付属アンテナ
IM920s-XL
付属アンテナ

特徴

  • 内蔵アンテナタイプと 外部アンテナタイプの2種類あり
  • 動的にルート情報を探索、最大5段のアドホック・マルチホップネットワークを構成
  • 最大32ノードのフルメッシュモード、1000以上のノードに対応したツリーモードに対応
  • 接点モード(入力・出力)、ADモードに対応[ファームウェアバージョン1.60以降]
  • 端子操作によるグループ設定に対応[ファームウェアバージョン1.60以降]
  • グランドパターンの強化でESD耐性が向上

スペック

メーカーインタープラン
シリーズ
IM920s
型式[1] 内蔵アンテナタイプ
 IM920s
[2] 外部アンテナタイプ
 IM920s-XT、IM920s-XS、
 IM920s-XW、IM920s-XL
接続方法アドホック・マルチホップネットワーク
(単純な通信、フルメッシュ、ツリーモードが選べる)
通信速度変調速度:100kbps
キャリアセンス必要
通信時間制限あり
”一回の送信で32バイト送信可 ”
”次送信まで2msの休止時間が必要”
”一時間当たり360秒まで送信可能”
通信距離(目安)[1] 約1km(10mW)
[2] 約1.6km(10mW)
  (XTアンテナ装着時)
アンテナ[1] λ/4ワイヤーアンテナ実装済み
[2] 外部アンテナ(U.FLコネクタ)
電源電圧2.0~3.6V
消費電流電源電圧3.0Vにて
<送信時>
・23mA(TYP.)(10mW)
・14mA(TYP.)(1.1mW)
<受信時>
・10mA(TYP.)
<スリープ時>
・2uA(TYP.)
寸法20×29.5×4mm (コネクタ、アンテナ除く)
周波数922.4~928MHz 200kHzステップ 29ch

評価ボード/実験・補修部品

評価や実験に利用できる各種ボードも取り扱っております。


アプリケーション開発ボード

インタープラン製IM315/902/920s用のマイコン付き開発ボード

[PICマイコン搭載][LCD]
[各種センサ]

詳細はこちら

PICマイコン搭載の評価ボードです。無線モジュールを差し込むだけで、データ通信機能を使ったアプリ開発などができます。


USBインターフェイスボード

PCの仮想COMポートを利用して、無線モジュールをターミナルや各種アプリケーションで利用できます。


リモコン評価ボード

インタープラン製IM315/920/920s用リモコン開発ボード

[スイッチ][LED]

詳細はこちら

スイッチやLEDがついたボードです。無線モジュールを差し込むだけでリモコン機能の評価ができます。


IM無線シールド Ver.2

IM315シリーズ、IM920シリーズ、IMBLEのArduinoシールド

[Arduino]
[シリアル接続]

詳細はこちら

IM315シリーズ、IM920シリーズ、IMBLEのArduinoシールドです。Arduinoを使って評価・実験が手軽に実現できます。


RaspberryPi用IM無線HAT

インタープラン製IM920/920s、IM315TRX/RX用ラズベリーパイ拡張基板

[Raspberry Pi]

詳細はこちら

Raspberry Pi用拡張インターフェイス基板です。Raspberry Piで評価・実験が手軽にできます。


ユニバーサル基板

インタープラン製IM315/920/920s用試作評価基板

[ユニバーサル基板]
[2.54mmピッチ]
[試作]

詳細はこちら

IMBLE/IM315/IM920/IM920sシリーズに適合するユニバーサル基板です。用途に合わせご自分でカスタマイズできます。


IM920c/s用変換アダプタ

インタープラン製IM920c/s用変換アダプタ

[変換アダプタ]
[2.54mmピッチ]

詳細はこちら

IM920c/IM920sに適合する変換アダプタです。各種評価ボードに取り付ける際に使用します。


アンテナ/接続ケーブル

インタープラン製IM920用アンテナ

[アンテナ基台]
[補修部品]

詳細はこちら

IM920シリーズ、IM920sシリーズの実験・補修用アンテナ部品です。アンテナ設置に便利なアンテナ基台もあります。
