製品概要
IM920シリーズ、IM920sシリーズの実験・補修用アンテナ部品です。アンテナ設置に便利なアンテナ基台もあります。

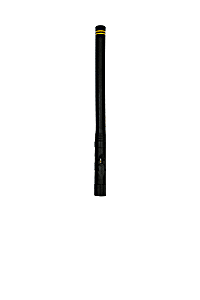

IM920ANT-XT

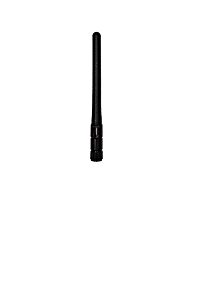

IM920ANT-XS

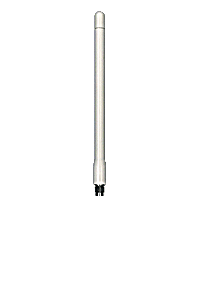

IM920ANT-XW

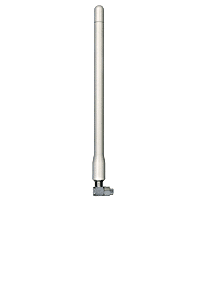

IM920ANT-XL

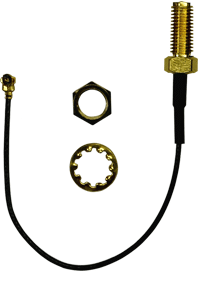

IM920CBL

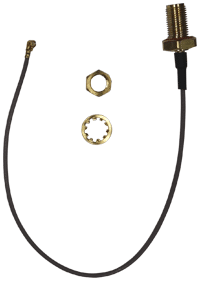

IM920CBL-2
IM920ANT-MB1
スペック
外部アンテナ
| メーカー | インタープラン | インタープラン | インタープラン | インタープラン |
| 型式 | IM920ANT-XT | IM920ANT-XS | IM920ANT-XW | IM920ANT-XL |
| 対応無線 モジュール | IM920XT IM920s-XT | IM920XS IM920s-XS | IM920XW IM920s-XW | IM920XL IM920s-XL |
| 外形寸法 | 142mm×Φ10 | 110mm×Φ10 | 160mm×Φ12 | 164mm×Φ12 |
| チルト角度 | 最大90° | 最大90° | チルト非対応 | チルト非対応 |
| VSWR | 2.0以下 | 2.0以下 | 2.5以下 | 2.5以下 |
| ピークゲイン | 1.9dBi | 約2.0dBi | 3.0dBi | 3.0dBi |
| 定格 インピーダンス | 50Ω | 50Ω | 50Ω | 50Ω |
| 指向性 | 無指向性 | 無指向性 | 無指向性 | 無指向性 |
| 使用温度範囲 | -30～80℃ | -40～85℃ | -30～70℃ | -30～70℃ |
| 防水防塵性能 | なし | なし | IP67 | IP67 |
| コネクタ 締め付け条件 | 0.6～1.0Nm | 0.6～1.0Nm | 0.6～1.0Nm | 0.6～1.0Nm |
接続ケーブル
| メーカー | インタープラン | インタープラン |
| 型式 | IM920CBL対応 | IM920CBL-2 |
| 対応無線 モジュール | IM920XT IM920s-XT | IM920XS、IM920s-XS IM920XW、IM920s-XW IM920XL、IM920s-XL |
| 使用コネクタ | SMA-R、U.FL | SMA-R、U.FL |
| 同軸ケーブル 外径 | 1.13mm | 1.37mm |
| ケーブル長 | 約95mm | 約170mm |
| 定格 インピーダンス | 50Ω | 50Ω |
| 防水性能 | なし | オーリング付き |
マグネット基台
| メーカー | インタープラン |
| 型式 | IM920ANT-MB1 |
| 対応無線 モジュール | IM920XW、IM920s-XW IM920XL、IM920s-XL |
| 使用コネクタ | SMAコネクタ |
| 同軸ケーブル | RG-174 2m |
| 挿入損失 | 1.5～2dB(920MHz) |
| 防水性能 | なし |
| 使用温度範囲 | -20～75℃ 結露、凍結なきこと |
対応無線モジュール
対応する無線モジュールを紹介いたします。
IM920シリーズ 920MHz帯 独自通信規格 LPWA
[ 無線モジュール概要 ]
920MHz帯を使用した見通し通信距離7kmの長距離通信型の無線モジュールです。
コマンドによる制御が可能で、キャリアセンスや送信休止時間の制御は無線モジュール内部で実施しているため、気軽に長距離無線通信の実現が可能となります。
IM920シリーズは、ワイヤーアンテナタイプ、屋内用外部アンテナタイプ、屋外用外部アンテナタイプと豊富なバリエーションを揃えております。
✓ 技適取得済み
✓ 1:1、1:N、M:N
✓ 通信距離 7km
IM920sシリーズ 920MHz帯 独自通信規格
[ 無線モジュール概要 ]
920MHz帯を使用したアドホックネットワーク、マルチホップネットワークに対応した無線モジュールです。
コマンドによる制御が可能で、キャリアセンスや送信休止時間の制御は無線モジュール内部で実施しているため、気軽に長距離無線通信の実現が可能となります。
IM920sシリーズは、ワイヤーアンテナタイプ、屋内用外部アンテナタイプ、屋外用外部アンテナタイプと豊富なバリエーションを揃えております。
✓ 技適取得済み
✓ マルチホップネットワーク
✓ メッシュモード／ツリーモード
資料ダウンロード/関連リンク
資料ダウンロード
技術資料 外部アンテナ
技術資料 接続ケーブル
技術資料 マグネット基台
関連リンク
お問い合わせ
評価ボード/実験・補修部品に関するお問い合わせだけでなく、無線モジュールを利用した開発のご依頼等も受け付けております。
少しでもご不明な点があれば、お電話もしくはお問い合わせフォームでご連絡ください。
